Philip Avalon FM20 / FM30 Fetal Monitor Network Card (LAN Interface) Các thông số

Thông tin cơ bản

• Mô hình: Philip Avalon FM20 (M2702A), FM30 (M2703A)

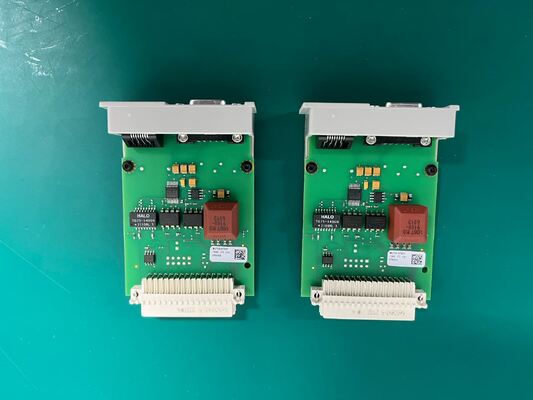

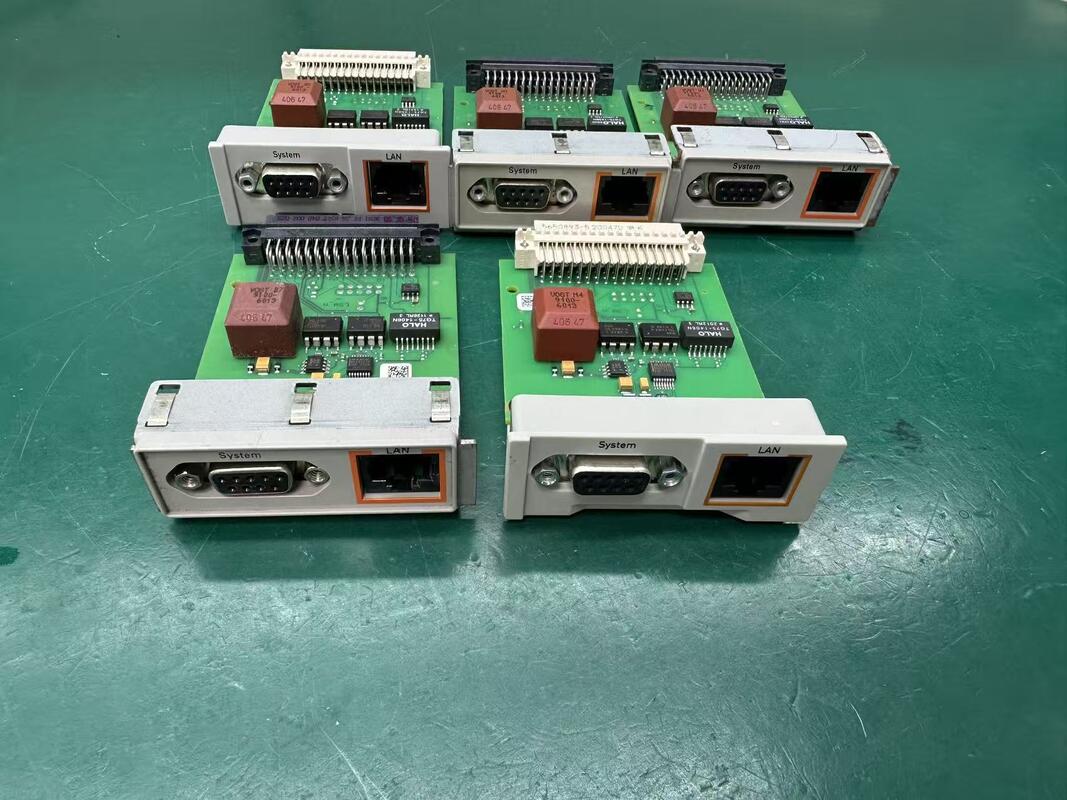

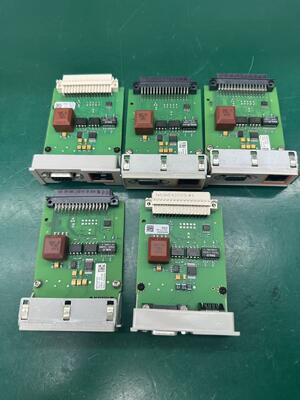

• Loại giao diện LAN: Mô-đun giao diện hệ thống LAN/RS232 tích hợp tùy chọn (Tùy chọn J70, số phần M2703-67501)
• Tiêu chuẩn giao diện: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, chỉ Half-Duplex(không tự động đàm phán, không hỗ trợ 100 Mbps)

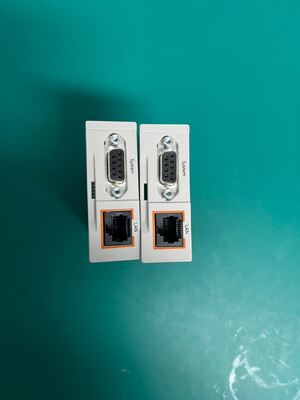

• Cảng: RJ45 đầu nối nữ (bảng phía sau)

Cấu hình mạng

• Đặt địa chỉ IP:
  • Thiết lập IP tĩnh bằng tay (thông qua menu thiết lập màn hình)
  • Tự động thông quaBOOTP(DHCP không được hỗ trợ bản địa; máy chủ BOOTP cần thiết cho IP động)

• Giao thức mạng:
  • TCP/IP (chỉ IPv4)
  • Thông báo chỉ dẫn kết nối (CI): Chế độ phát sóng / Unicast (đối với OB TraceVue / IntelliSpace Perinatal)

• Hệ thống được hỗ trợ: IntelliSpace Perinatal (E.0+), OB TraceVue hệ thống giám sát sản khoa
• Hỗ trợ giao diện kép: LAN + RS232 cô lập (MIB/IEEE 1073) cho kết nối EMR/hệ thống giám sát song song (chỉ đọc qua RS232)

Điện & An toàn

• Sự cô lập: Hoàn toàn bị cô lập bằng điện (thực phẩm y tế, phù hợp với IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• Tuân thủ EMC: IEC 60601-2, ICES-003 (Canada)
• Tiêu thụ năng lượng: < 60 W tổng công suất màn hình (bao gồm mô-đun LAN)

Thiết bị & Cài đặt

• Bộ kết nối: RJ45 (8P8C)
• Cáp: Cáp Ethernet loại 5e (Cat5e) hoặc tốt hơn
• Phần mạng: Kiểm tra và giám sát PC / máy chủ phải được đặt trêncùng một phân đoạn mạng cục bộ(không định tuyến qua các mạng con theo mặc định)

Ghi chú quan trọng

• LAN là mộtnâng cấp tùy chọn (Lựa chọn J70); không phải là tiêu chuẩn trên các đơn vị FM20/FM30 cơ bản.
• Half-duplex cố định 10 Mbps: Cổng chuyển mạch mạng phải được buộc bằng tay đến 10 Mbps / half-duplex (tự động đàm phán bị vô hiệu hóa) để tránh các vấn đề liên kết.
