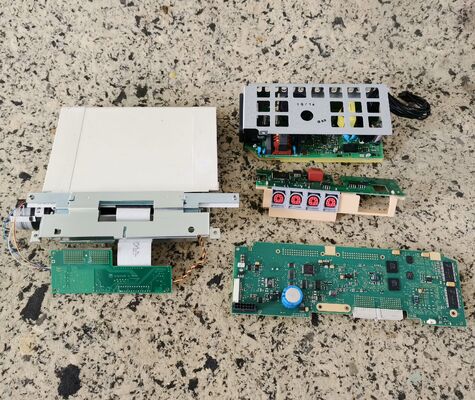

M2705-66510 /M2703-66450 Philip FM20 FM30 BO MẠCH CHÍNH MÁY THEO DÕI THAI NHI

M2705-66510 /M2703-66450 Bo mạch chính máy theo dõi thai nhi Philip FM20 FM30

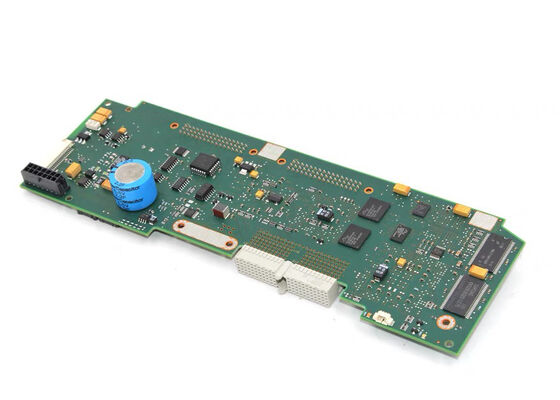

1. Bo mạch CPU chính (Lõi bo mạch chính)

• Mã sản phẩm: M2703-66450 (cũng được tham chiếu là M2705-66510)
• Lõi CPU: Bộ xử lý RISC nhúng 32-bit (cấp y tế, hệ điều hành thời gian thực)
• Tốc độ xung nhịp: 200 MHz (điển hình)
• Bộ nhớ:
  • Flash: 128 MB (phần mềm, hiệu chuẩn, cài đặt trước của người dùng)
  • RAM: 64 MB (dữ liệu thời gian thực, dạng sóng, bộ đệm xu hướng)

• Lưu trữ dữ liệu: Dữ liệu xu hướng thai nhi/mẹ trong 72 giờ; 800 bản ghi NIBP
• Hệ điều hành nhúng: Hệ điều hành thời gian thực (RTOS) độc quyền của Philip dành cho thiết bị y tế
• Xử lý tín hiệu số (DSP):
  • Xử lý tín hiệu FHR (siêu âm): 50–240 bpm, độ chính xác ±2 bpm
  • Điều kiện hóa tín hiệu TOCO (co thắt tử cung): 0–100 đơn vị TOCO
  • Smart Pulse™: phát hiện trùng khớp tín hiệu chéo (FHR so với nhịp tim mẹ)


2. Bo mạch chủ Bus (Trung tâm điều khiển hệ thống & I/O)

• Mã sản phẩm: M2703-66460
• Bus hệ thống: Bus CAN (tiêu chuẩn thiết bị y tế) + I/O song song/kỹ thuật số
• Quản lý nguồn:
  • Đầu vào: 100–240 VAC, 50/60 Hz; 24 VDC (sao lưu bằng pin)
  • Đầu ra: 5 VDC (logic), ±12 VDC (tương tự), 24 VDC (máy in/đầu dò)
  • Bảo vệ quá áp/quá dòng/ESD (tuân thủ IEC 60601-1)

• Cổng giao tiếp (Tích hợp + Mở rộng):
  • Thai nhi: 2 × cổng siêu âm (US), 1 × cổng TOCO, đầu vào chuyển động thai nhi
  • Mẹ (tùy chọn): ECG 3 đạo, SpO₂, NIBP
  • Máy in: Giao diện đầu in nhiệt (150 mm, 8 chấm/mm)
  • Màn hình: LCD TFT 6,5” (800×480) + bộ điều khiển màn hình cảm ứng (tùy chọn)
  • Dữ liệu/Điều khiển: USB 2.0, LAN (Ethernet), RS-232, PS/2, rơ le gọi y tá

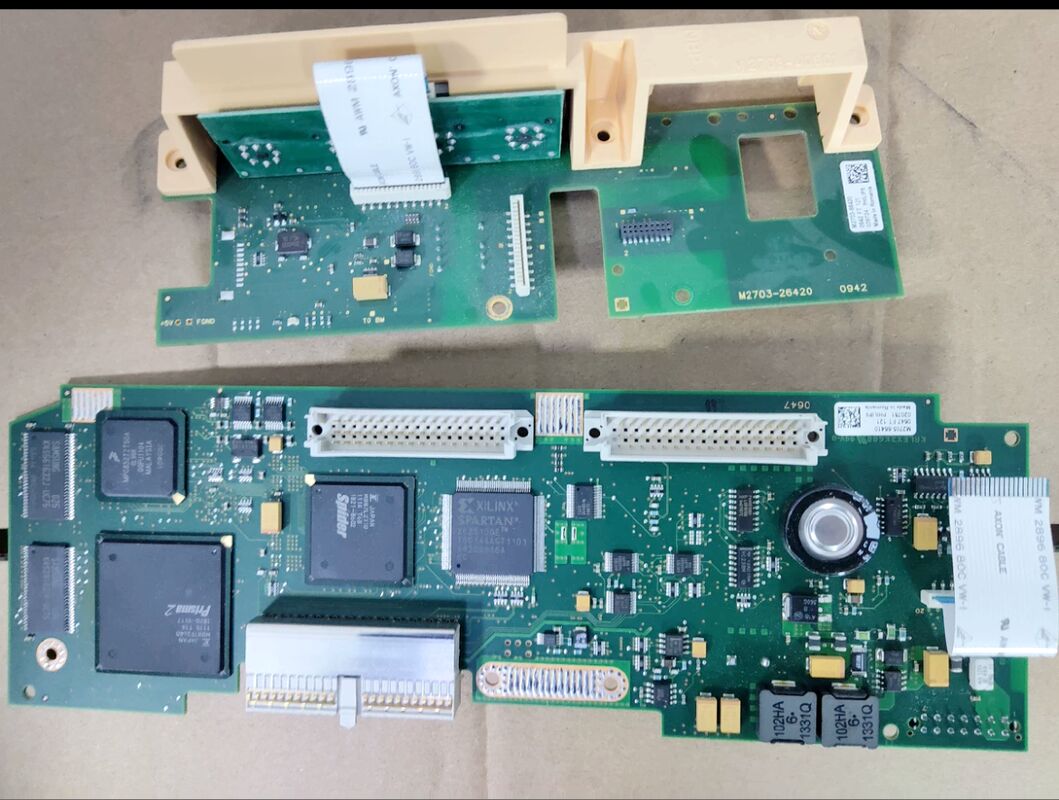

3. Thông số kỹ thuật chính của Bo mạch kết hợp (CPU + Bus Master)

• Kiến trúc: Cấu trúc hai bo mạch (CPU + Bus Master), PCB 4 lớp, linh kiện cấp y tế
• Kích thước PCB: ~220 × 180 mm (mỗi bo mạch)
• Nhiệt độ hoạt động: +5°C đến +45°C
• Nhiệt độ lưu trữ: -20°C đến +60°C
• Độ ẩm: 10–95% RH (không ngưng tụ)
• Tuân thủ: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• Tuổi thọ: ≥5 năm (sử dụng lâm sàng); được thiết kế để hoạt động liên tục 24/7

4. Các mạch con quan trọng tích hợp trên bo mạch

• Đầu vào siêu âm: Sóng xung 1 MHz, hỗ trợ đầu dò 9 phần tử, IPX8
• Đầu vào TOCO: Bộ khuếch đại cầu, đầu ra tương tự 0–5 V, lọc nhiễu
• MECG (Tùy chọn): 3 đạo, băng thông 0,05–100 Hz, bộ lọc cản 50/60 Hz
• SpO₂ (Tùy chọn): FAST SpO₂ của Philip, thuật toán chống chuyển động/lưu thông máu thấp
• NIBP (Tùy chọn): Phương pháp dao động ký, huyết áp tâm thu 60–240 mmHg, huyết áp tâm trương 30–180 mmHg
