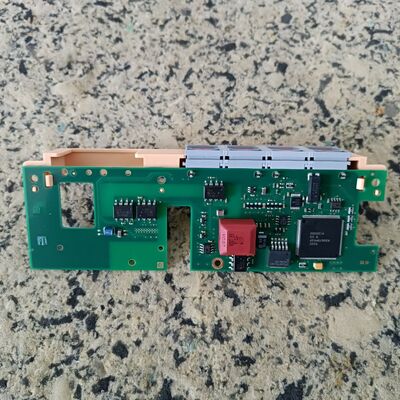

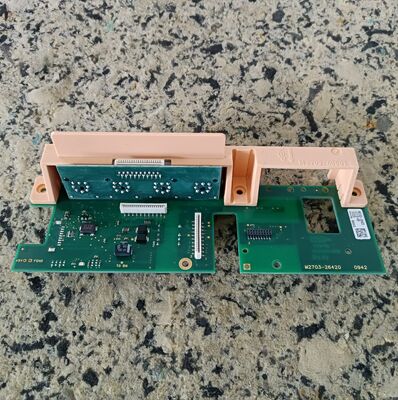

P/N: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Interface Board

Bảng giao diện Philip Avalon FM20/FM30 (P/N: M2703-26420 / M2703-66420)

1. Thông tin cơ bản

• Số bộ phận chính thức: M2703-26420 (cũng được tham chiếu là M2703-66420)
• Thiết bị tương thích: Màn hình thai nhi Philip Avalon FM20 (M2702A), FM30 (M2703A)
• Chức năng: Bảng giao diện I/O đầu vào & chuyển mạch tín hiệu; định tuyến tín hiệu đầu dò đến bo mạch chủ
• Kích thước bảng: ~190 mm × 85 mm
• Lớp PCB: 4 lớp, FR-4 cấp y tế

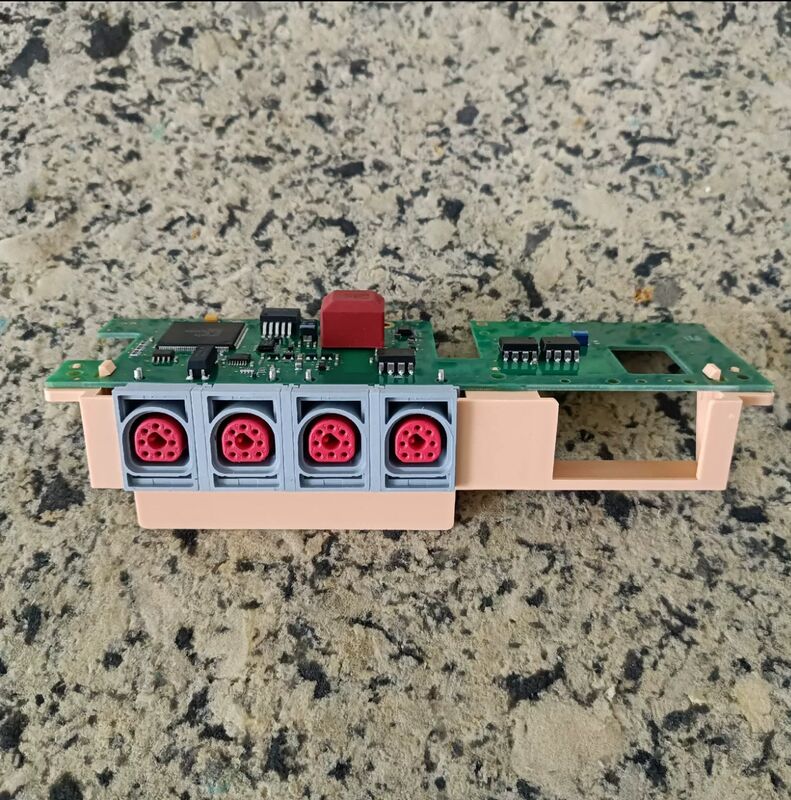

2. Đầu nối ngoài (Bảng điều khiển phía trước)

3. Giao diện nội bộ (đến Bo mạch chủ)

• Đầu nối bo mạch chủ: Cáp phẳng 50 chân (đến Bo mạch chủ CPU M2703-66450)
• Đầu vào nguồn: 24 VDC ±10%, 5 VDC ±5% (từ Bo mạch chủ Bus)
• Đường tín hiệu: Tín hiệu tương tự (US/TOCO/MECG) + tín hiệu số (ID/điều khiển) + nguồn
• Cách ly: Cách ly cấp y tế (2500 Vrms) giữa mạch bệnh nhân & hệ thống

4. Thông số kỹ thuật điện

• Đầu vào siêu âm (US):
  • Tần số: Doppler xung 1 MHz
  • Độ nhạy đầu vào: 10 µVpp – 500 mVpp
  • Độ lợi: Điều chỉnh bằng phần mềm 0–60 dB

• Đầu vào TOCO:
  • Bộ khuếch đại cầu, dải tương tự 0–5 V
  • Độ nhạy: 2 mV/đơn vị TOCO
  • Bộ lọc: băng thông 0.05–10 Hz

• Đầu vào MECG:
  • 3 dây, băng thông 0.05–100 Hz
  • Bộ lọc chắn 50/60 Hz
  • Trở kháng đầu vào: >10 MΩ


5. Môi trường & Độ tin cậy

• Nhiệt độ hoạt động: +5°C đến +45°C
• Nhiệt độ lưu trữ: -20°C đến +60°C
• Độ ẩm: 10–95% RH (không ngưng tụ)
• Tuân thủ: IEC 60601-1, IEC 60601-2-37 (an toàn thiết bị y tế)
• Tuổi thọ: ≥5 năm (sử dụng lâm sàng 24/7)
• Bảo vệ ESD: ±15 kV (không khí), ±8 kV (tiếp xúc)

6. Tính năng chính

• Tự động nhận dạng đầu dò thông minh: Phát hiện loại đầu dò được kết nối (US/TOCO/MECG)
• Ghép kênh tín hiệu: Chuyển đổi giữa các tín hiệu US kép & định tuyến đến DSP
• Bảo vệ quá áp/quá dòng: bảo vệ bo mạch chủ khỏi lỗi đầu dò
• Chỉ báo trạng thái LED: Nguồn, khóa tín hiệu, phát hiện đầu dò
