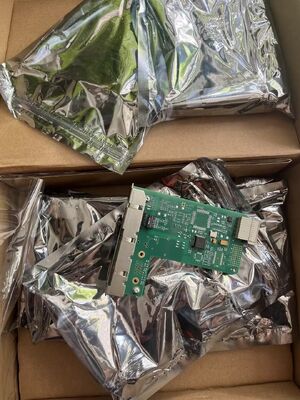

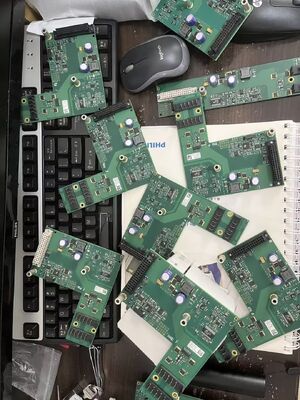

M8067-66401 (Bảng điều khiển pin MP40/MP50)

Thông tin cơ bản

• Mã sản phẩm: M8067-66401 (tương đương: M8067-69501, 453563499201, M8003-68401, 453563499281)
• Mô hình áp dụng: IntelliVueMP40 (M8003A),MP50 (M8004A)Màn hình bệnh nhân
• Chức năng: Bảng quản lý, bảo vệ và giao tiếp sạc/xả pin chính hãng (dành choM4605Apin Li-ion)
•
• Kiểu: Lắp ráp PCB cấp y tế

Thông số kỹ thuật điện

• Điện áp đầu vào: DC 14V (bus nguồn chính)
• Điện áp định mức pin:10,8V (Li-ion 6 cell)
• Chế độ sạc: Dòng điện không đổi/điện áp không đổi (CC/CV) với điện tích nhỏ giọt
• Tính năng bảo vệ: Bảo vệ quá áp, quá dòng, quá nhiệt, phân cực ngược
• Bảo vệ xả thải: Cắt điện áp thấp, bảo vệ quá dòng / ngắn mạch
• Giao tiếp: Hai chiều với bo mạch chính (báo cáo SOC pin, điện áp, dòng điện, nhiệt độ và lỗi)
• Công suất đầu ra tối đa: 80W
•

Các tính năng chính

1. Giám sát pin: Theo dõi điện áp, dòng điện, nhiệt độ, SOC theo thời gian thực
2. Sạc thông minh: Đường cong sạc được tối ưu hóa cho M4605A để kéo dài tuổi thọ pin
3. Công tắc nguồn liền mạch: Chuyển đổi AC sang pin ngay lập tức khi mất điện lưới
4. Chẩn đoán & Bảo vệ: Tắt sạc/xả khi có lỗi và báo mã lỗi

Vật lý & Khả năng tương thích

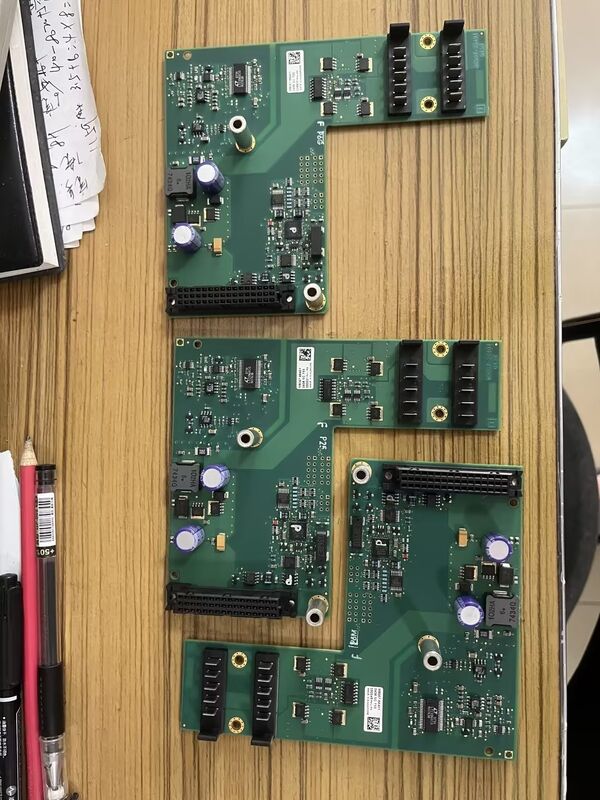

• Kích thước: Xấp xỉ. 120 × 80 × 15 mm (hình chữ L)
• Cân nặng: ~150 g
• Khả năng tương thích: Chỉ dành cho MP40/MP50 (không thể thay thế cho nhauvới bảng pin MP20/30 M8067-66461)
