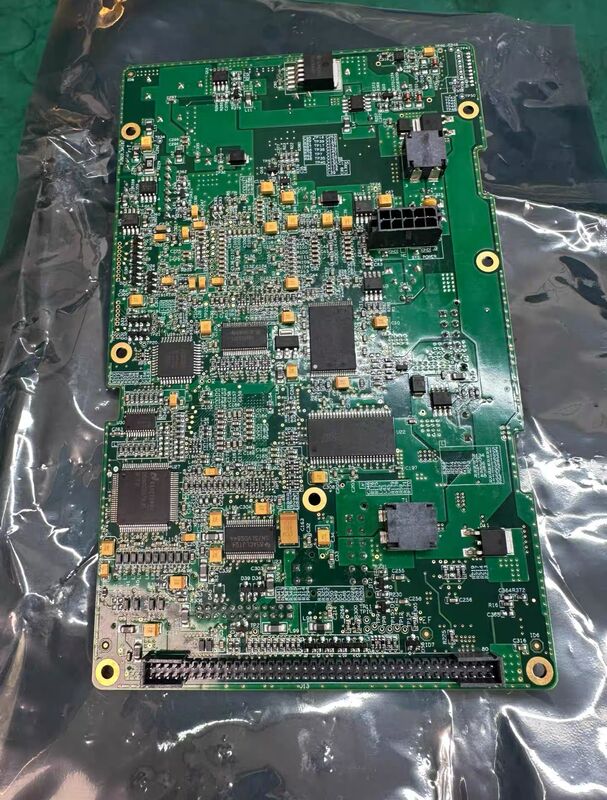

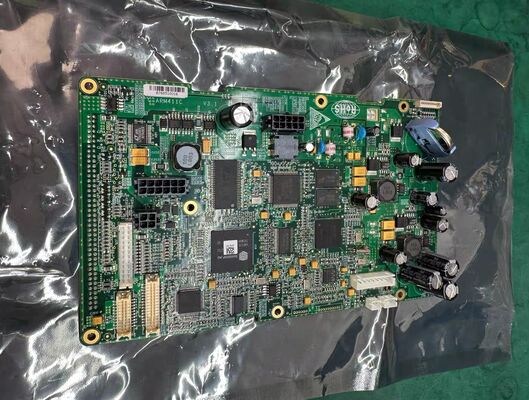

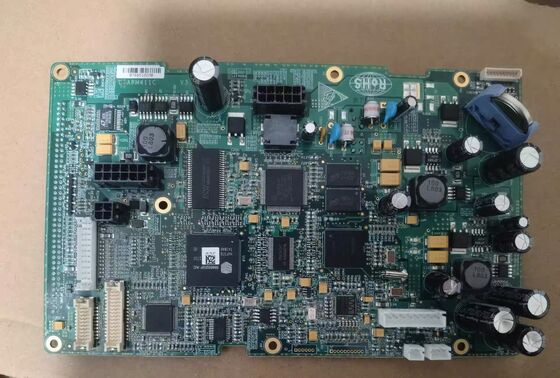

Bo mạch chủ GOLDWAY G60 P/N 453564288752 cho Tích hợp Thiết bị Điện tử

GOLDWAY G60 Mainboard P/N 453564288752

1. Định dạng cơ bản & Thông tin cơ bản

• Mô hình: G60 Mainboard (Philip Goldway)
• Số phần (P/N): 453564288752 (bảng chính gốc)
• Nhóm: Bảng mạch chính của máy theo dõi bệnh nhân cấp y tế
• Khả năng tương thích: GOLDWAY G60 Mô-đun theo dõi bệnh nhân bên giường
• Kích thước: Khoảng 14 × 10 × 8 cm
• Trọng lượng ròng: 0,65 kg
• Loại bảng: PCB đa lớp, thiết kế mở rộng mô-đun

2Các thông số kỹ thuật điện & điện

• Giao diện đầu vào điện: Tích hợp với Host Power Module, Input: 100~240 VAC, 50/60 Hz, 1.5 A
• Điện năng trên tàu: Khả năng đầu ra DC ổn định cho các mô-đun và thiết bị ngoại vi (12V, 5V, 3.3V)
• Quản lý năng lượng: Bảo vệ điện áp quá cao, điện quá cao, mạch ngắn và ESD
• Tiêu thụ điện trạng thái chờ: < 5 W

3. Giao tiếp và giao diện mở rộng

• Giao diện mạng: 1 × Gigabit Ethernet (LAN) cho giao thức HL7, Hệ thống giám sát trung tâm (UT4800) & Mạng từ giường đến giường
• Giao diện ngoại vi: 2× USB 2.0, 1 × VGA (External Display Output), 1 × Cung điện thoại y tá, 1 × RS232 Serial Port
• Các khe mở rộng mô-đun: 5 × Các khe cắm mô-đun chuyên dụng cho các mô-đun tham số Plug-and-Play (ECG/SpO2/NIBP/IBP/etCO2/12-Lead ECG/CO/Multigas)
• Giao diện báo động: Vòng mạch điều khiển báo động trực quan / âm thanh tích hợp

4. Lưu trữ và xử lý dữ liệu

• Bộ nhớ trên máy: 8 GB Flash Storage + 2 GB DDR3 RAM
• Lưu trữ dữ liệu xu hướng: Tối đa 2400 giờ dữ liệu xu hướng đa tham số
• Lưu trữ hình sóng: 240 phút ghi hình sóng ECG đầy đủ
• Lưu trữ sự kiện báo động: Lưu trữ tối đa 500 sự kiện báo động và nhật ký hoạt động của người dùng
• Xử lý thời gian thực: MCU tốc độ cao cho xử lý và phân tích tín hiệu ECG/Resp/SpO2/NIBP

5. Các thông số giám sát và hiệu suất được hỗ trợ

• Các thông số tiêu chuẩn được hỗ trợ:
  • ECG (3/5-Lead, 12-Lead tùy chọn): Phân tích phân đoạn ST, Phát hiện rối loạn nhịp tim, Nhận dạng bộ tạo nhịp tim, Phạm vi HR 15 ¢ 300 bpm, Độ chính xác ± 1% hoặc ± 2 bpm
  • SpO2 (Philip FAST-SpO2): Phạm vi 0?? 100%, Độ chính xác ± 2% (phạm vi 70?? 100%), PR 20?? 250 bpm
  • NIBP: Phương pháp dao động, Độ chính xác ±5 mmHg (±0,7 kPa), Chế độ người lớn / Nhi khoa / Trẻ sơ sinh
  • RESP: Phương pháp trở kháng, RR 5×120 bpm, Độ chính xác ±2 bpm
  • TEMP hai kênh: phạm vi 0 ∼ 50 °C, độ chính xác ± 0,1 °C

• Các thông số mở rộng tùy chọn: IBP kép, etCO2 (Microstream), Heart Output (CO), Multigas Monitoring

6Tiêu chuẩn tuân thủ và an toàn

• Chứng nhận an toàn: IEC 60601-1:2005+AMD1:2012, IEC 60601-1-2:2014
• Quản lý chất lượng: ISO 9001, ISO 13485, CE (MDR 2017/745), phù hợp với FDA
• Tuân thủ EMC: IEC 60601-1-2:2014 (Sự miễn dịch và phát xạ điện từ)
• Xếp hạng môi trường: IPX1 (Drip-proof), nhiệt độ hoạt động 1035°C, nhiệt độ lưu trữ -2060°C

7. Ghi chú bảo trì và dịch vụ

• Bảo hành: 90 ngày đối với đơn vị mới / ban đầu
• Yêu cầu thay thế: Phải khớp với P/N 453564288752 để tương thích hoàn toàn
• Định chuẩn: Tái hiệu chuẩn tất cả các mô-đun tham số sau khi thay bàn chính
• Bảo vệ ESD: Cần xử lý nghiêm ngặt chống ESD trong quá trình lắp đặt / sửa chữa
• Lưu trữ: Môi trường khô, không bụi (Lượng độ ẩm tương đối 30~75%)
