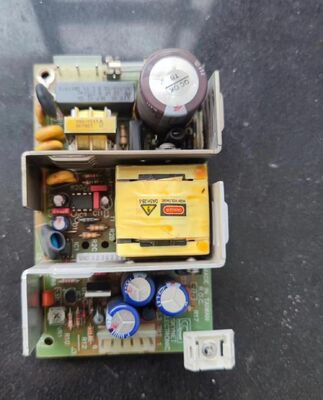

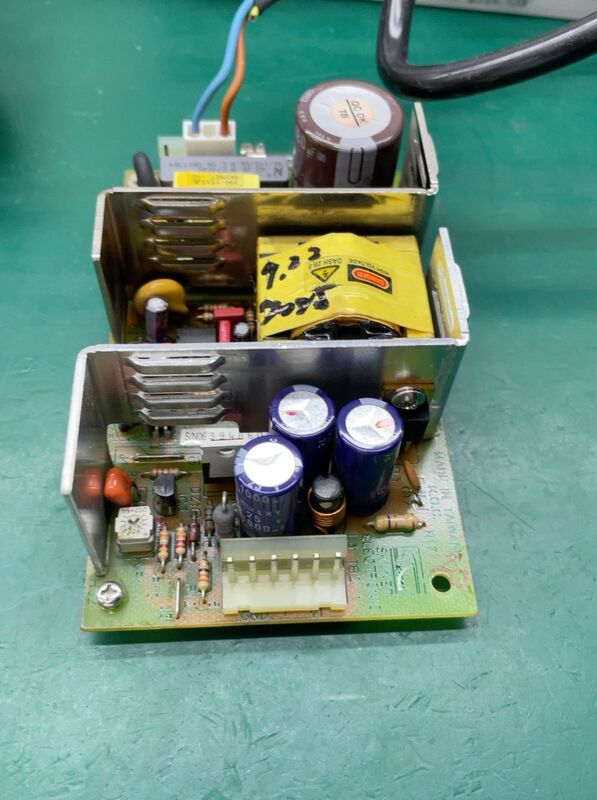

Bo mạch nguồn Nihon Kohden Bsm2301 U550013B / U550013C
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Nguyên bản |
| Hàng hiệu: | nihon kohden |
| Số mô hình: | bsm2301 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Negotiation, pls contact me |
| chi tiết đóng gói: | hộp carton |
| Thời gian giao hàng: | Trong vòng 1-2 ngày làm việc sau khi thanh toán được xác nhận |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 10 |
|
Thông tin chi tiết |
|||
| Thương hiệu: | Nihon Kohden | Người mẫu: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Bảo hành: | 3 tháng |
| price: | NEGOTIABLE | ||
| Làm nổi bật: | Bo mạch nguồn U550013C,Bo mạch nguồn bsm2301 |
||
Mô tả sản phẩm
PN:U550013B / U550013C nihon kohden bsm2301 bảng điện
Thương hiệuNihon Kohden.Mô hình áp dụng: BSM-2301A/C/K.Số phần: U550013B / U550013C (Đơn vị cung cấp điện)
1Các thông số đầu vào cơ bản
- Điện áp đầu vào AC: 100~240 VAC ±10%, tự động chuyển đổi
- Tần số đầu vào AC: 50/60 Hz ± 2%
- Dòng điện đầu vào: Max 1.0 A @ 100 VAC
- Tiêu thụ năng lượng: chế độ AC: 70 VA tối đa; chế độ pin: 40 W tối đa
- Chất bảo hiểm: Xây dựng trong 2 A / 250 VAC bộ an toàn hơi chậm (cổng AC)
- Nhập pin: 10.8 ∙ 15.0 VDC (các pin Ni-MH có thể sạc lại, 10HR-4/3FAUC-NK)
2Các thông số đầu ra DC (bảng điện chính)
| Kênh đầu ra | Điện áp | Đánh giá hiện tại | Trọng lượng & Chức năng |
|---|---|---|---|
| +15 VDC | +15,0 V ± 5% | 3.0 tối đa | Hệ thống chính, mạch tương tự, đèn nền, mô-đun NIBP/IBP |
| +5 VDC | +5,0 V ± 3% | 2.5 tối đa | Định nghĩa kỹ thuật số, CPU, màn hình cảm ứng, module giao diện |
| +3.3 VDC | +3,3 V ± 3% | 1.5 tối đa | MCU, bộ nhớ, mạch truyền thông (DC-DC chuyển đổi từ +15 V) |
| -5 VDC | -5,0 V ± 5% | 0.5 tối đa | Điều kiện tín hiệu tương tự (ECG/Resp) |
| +6 VDC | + 6,0 V ± 5% | 1.0 tối đa | Mô-đun ghi âm tùy chọn (WS-231P) |
3Các thông số kỹ thuật vật lý và môi trường
- Kích thước bảng: Khoảng 150 × 100 × 35 mm (L × W × H)
- Trọng lượng: Khoảng 0,45 kg
- Nhiệt độ hoạt động: 0 °C đến +40 °C
- Nhiệt độ lưu trữ: -20 °C đến +60 °C
- Độ ẩm tương đối: RH 30%~85% (không ngưng tụ)
- Độ cao: Hoạt động: -500 m đến 3.000 m; Lưu trữ: -500 m đến 13.100 m
4. Các tính năng bảo vệ và an toàn
- Bảo vệ điện áp quá cao (OVP): Máy kích hoạt ở > 16,5 V (+ 15 V), > 5,5 V (+ 5 V)
- Bảo vệ chống quá tải (OCP): Tự động tắt khi quá dòng cho tất cả các đầu ra
- Bảo vệ mạch ngắn (SCP): Foldback giới hạn dòng, tự động phục hồi
- Điện áp cách ly: 4.000 VAC (đưa vào đầu ra, cấp y tế)
- Dòng rò rỉ: < 100 μA (sự rò rỉ của bệnh nhân, đáp ứng IEC 60601-1)
- Tuân thủ EMC: IEC 60601-1-2, EN 55011 lớp B (sản lượng thải)
5. Kiểm soát & Giao diện
- Kiểm soát năng lượng: MCU quản lý năng lượng tích hợp, chuyển đổi tự động AC / pin
- Sạc pin: Sạc bình thường: 370 mA (16 giờ tối đa); Sạc nhỏ: 370 mA (1.2s / 1min interval)
- Bộ kết nối:
- CN401: đầu ra chính cho bảng chính (+15V, +5V, GND, tín hiệu điều khiển)
- Đầu vào AC: ổ cắm IEC C6 với bộ bảo hiểm và đầu cuối đất
- Bộ kết nối pin: CN1401 (10,815 đầu vào VDC)
6Tiêu chuẩn tuân thủ
- An toàn: IEC 60601-1:2005, IEC 60601-2-49 (an toàn điện y tế)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Hiệu suất: Nihon Kohden thông số kỹ thuật nội bộ của PSU y tế
Ghi chú quan trọng
- PSU này được chia sẻ với loạt BSM-2303/2304/2351 (các thông số kỹ thuật đầu ra lõi tương tự).
- +3,3 V được tạo ra bởi bộ chuyển đổi DC-DC trên máy từ đầu ra chính +15 V.
